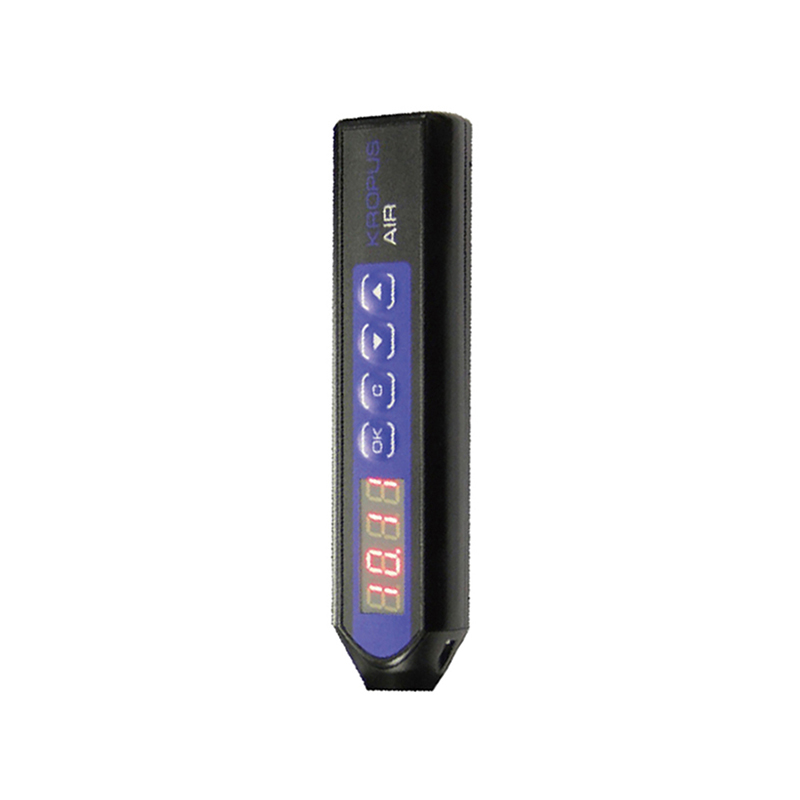

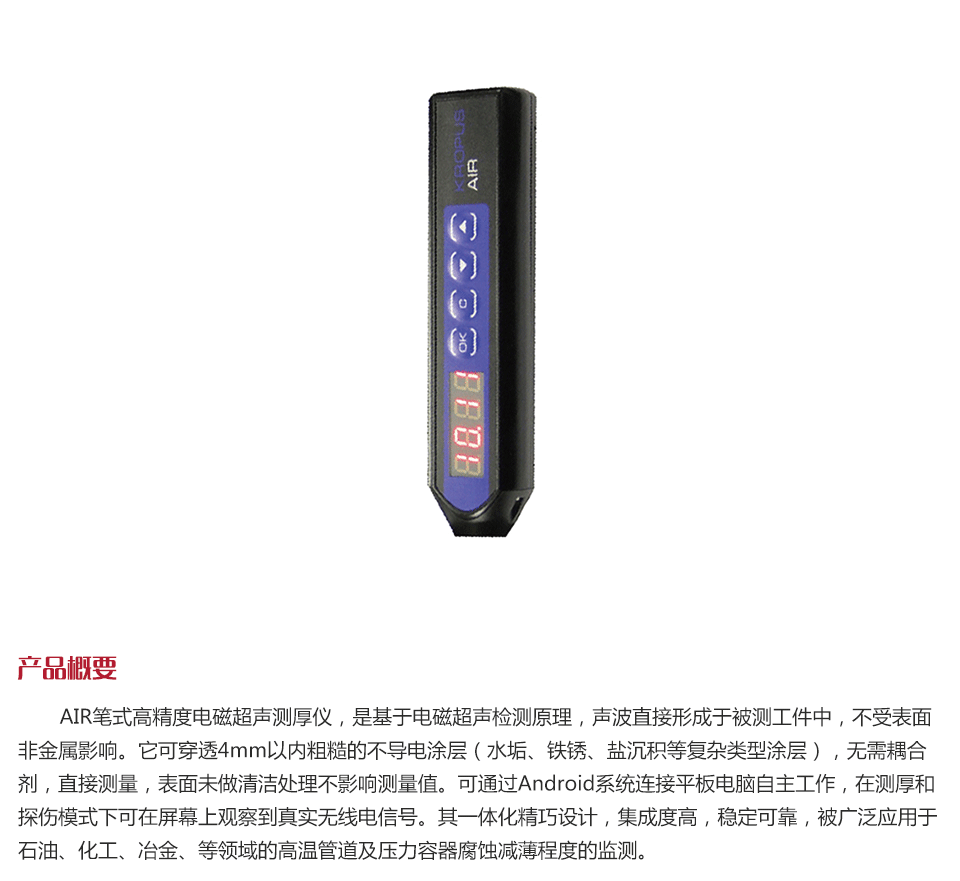

產品概述AIR筆式高精度電磁超聲測厚儀，是基于電磁超聲檢測原理，聲波直接形成于被測工件中，不受表面非金屬影響。它可穿透4mm以內粗糙的不導電涂層（水垢、鐵銹、鹽沉積等復雜類型涂層），無需耦合劑，直接測量，表面未做清潔處理不影響測量值?？赏ㄟ^Android系統連接平板電腦自主工作，在測厚和探傷模式下可在屏幕上觀察到真實無線電信號。其一體化精巧設計，集成度高，穩定可靠，被廣泛應用于石油、化工、冶金、等領域的高溫管道及壓力容器腐蝕減薄程度的監測。

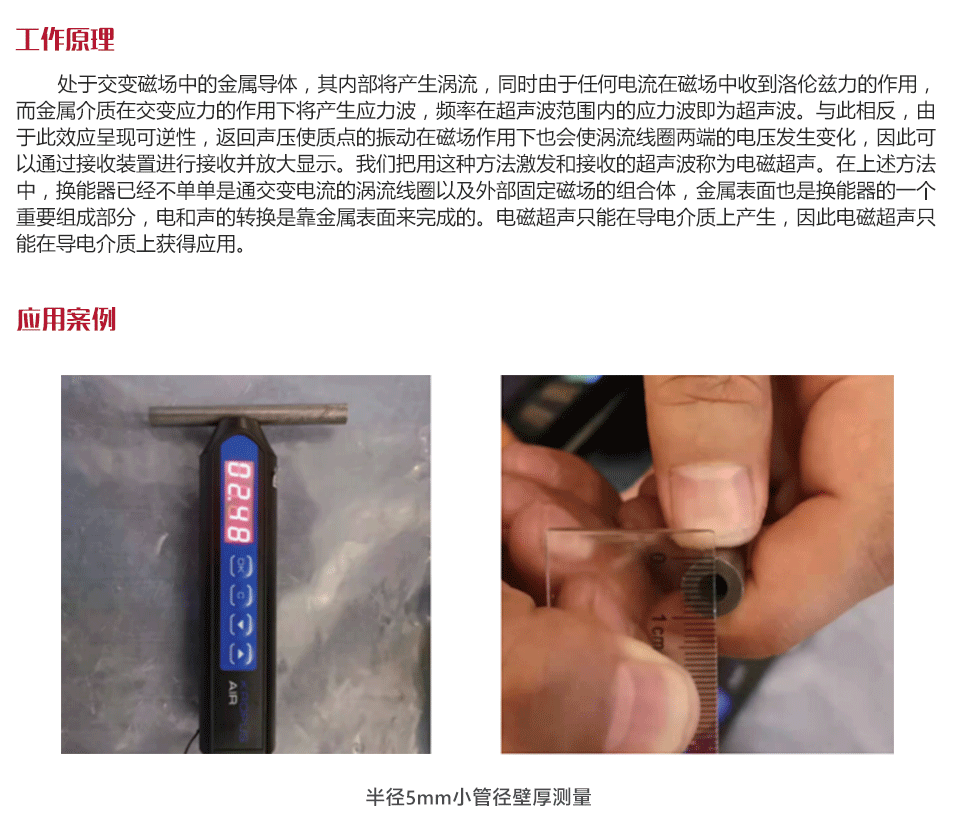

功能用途工作原理處于交變磁場中的金屬導體，其內部將產生渦流，同時由于任何電流在磁場中收到洛倫茲力的作用，而金屬介質在交變應力的作用下將產生應力波，頻率在超聲波范圍內的應力波即為超聲波。與此相反，由于此效應呈現可逆性，返回聲壓使質點的振動在磁場作用下也會使渦流線圈兩端的電壓發生變化，因此可以通過接收裝置進行接收并放大顯示。我們把用這種方法激發和接收的超聲波稱為電磁超聲。在上述方法中，換能器已經不單單是通交變電流的渦流線圈以及外部固定磁場的組合體，金屬表面也是換能器的一個重要組成部分，電和聲的轉換是靠金屬表面來完成的。電磁超聲只能在導電介質上產生，因此電磁超聲只能在導電介質上獲得應用。

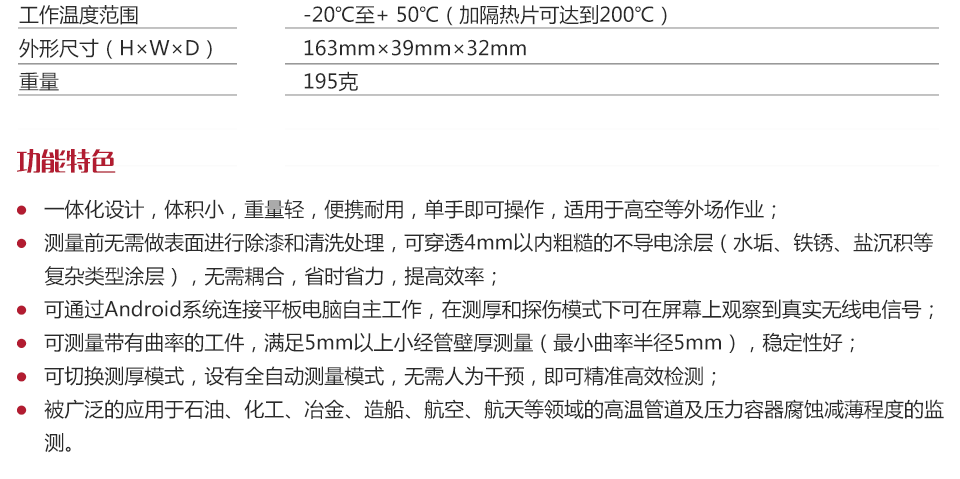

工作條件儀器特點?一體化設計，體積小，重量輕，便攜耐用，單手即可操作，適用于高空等外場作業;

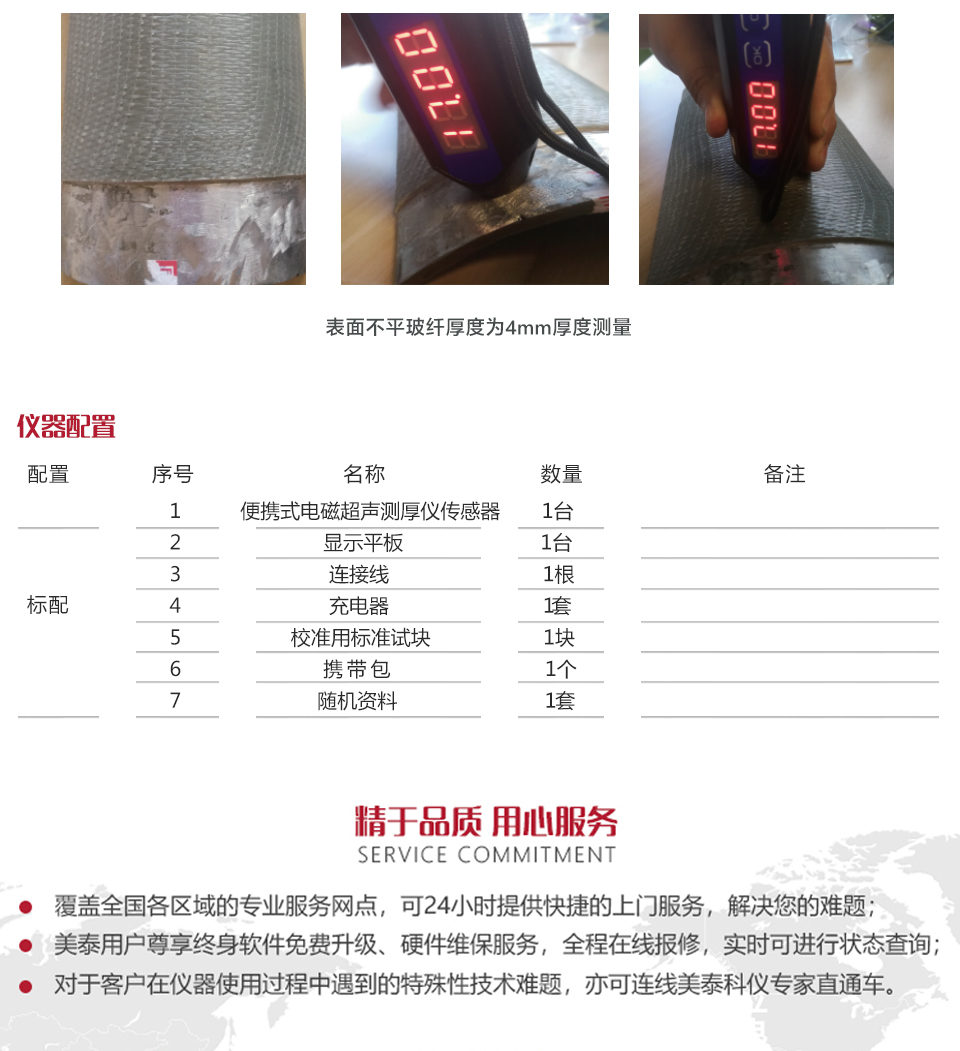

? 測量前無需做表面進行除漆和清洗處理，可穿透4mm以內粗糙的不導電涂層（水垢、鐵銹、鹽沉積等復雜類型涂層），無需耦合，省時省力，提高效率；
? 可通過Android系統連接平板電腦自主工作，在測厚和探傷模式下可在屏幕上觀察到真實無線電信號；
? 可測量帶有曲率的工件，滿足5mm以上小經管壁厚測量（最小曲率半徑5mm），穩定性好；
? 可切換測厚模式，設有全自動測量模式，無需人為干預，即可精準高效檢測;
? 被廣泛的應用于石油、化工、冶金、造船、航空、航天等領域的高溫管道及壓力容器腐蝕減薄程度的監測；
操作方法及注意事項儀器的保養與維護 -
-

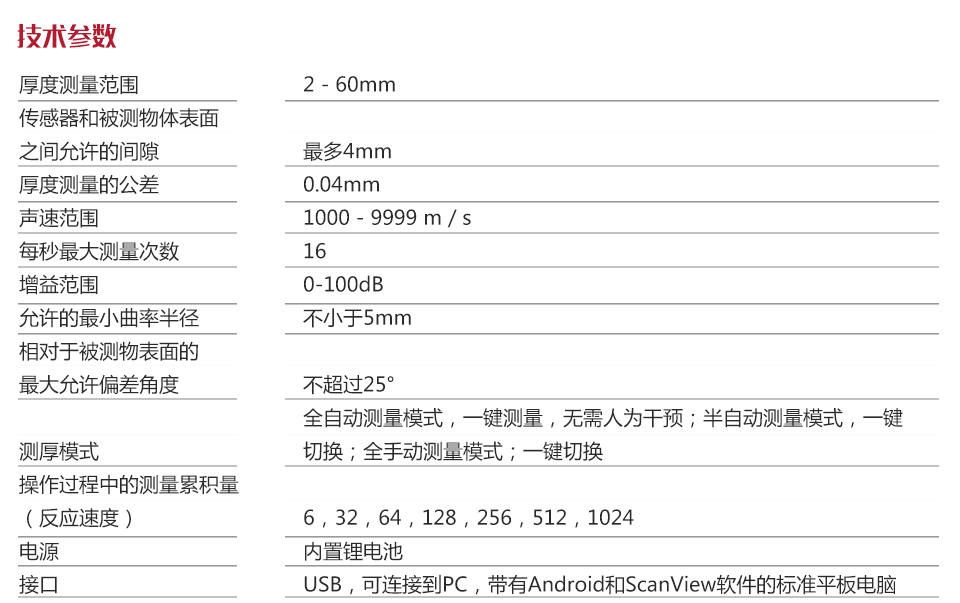

重量 195克 外形尺寸（H×W×D） 163mm×39mm×32mm 工作溫度范圍 -20℃至+ 50℃ 接口 USB，可連接到PC，帶有Android和ScanView軟件的標準平板電腦 電源 內置鋰電池 操作過程中的測量累積量（反應速度） 6，32，64，128，256，512，1024 測厚模式 全自動測量模式，一鍵測量，無需人為干預；半自動測量模式，一鍵切換；全手動測量模式 相對于被測物表面的最大允許偏差角度 不超過25° 允許的最小曲率半徑 不小于5mm 增益范圍 0-100dB 每秒最大測量次數 16 聲速范圍 1000 - 9999 m / s 厚度測量的公差 0.04mm 傳感器和被測物體表面之間允許的間隙 最多4mm 厚度測量范圍 2 - 60mm -
-
