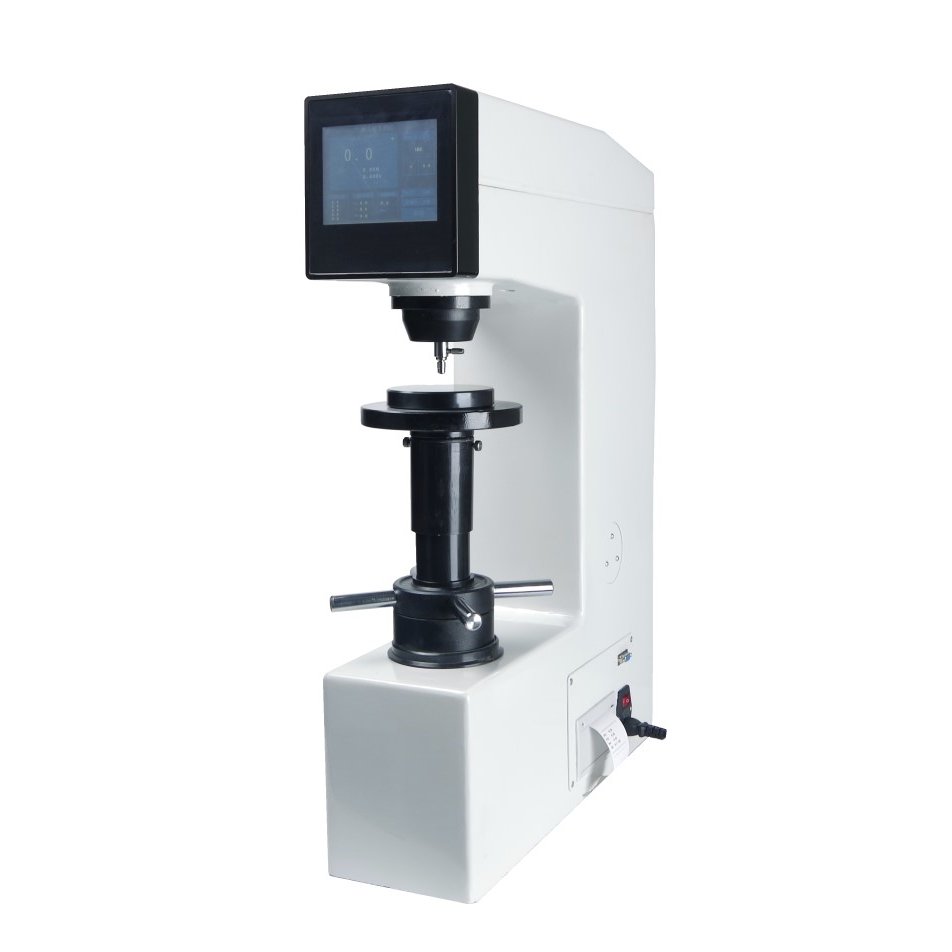

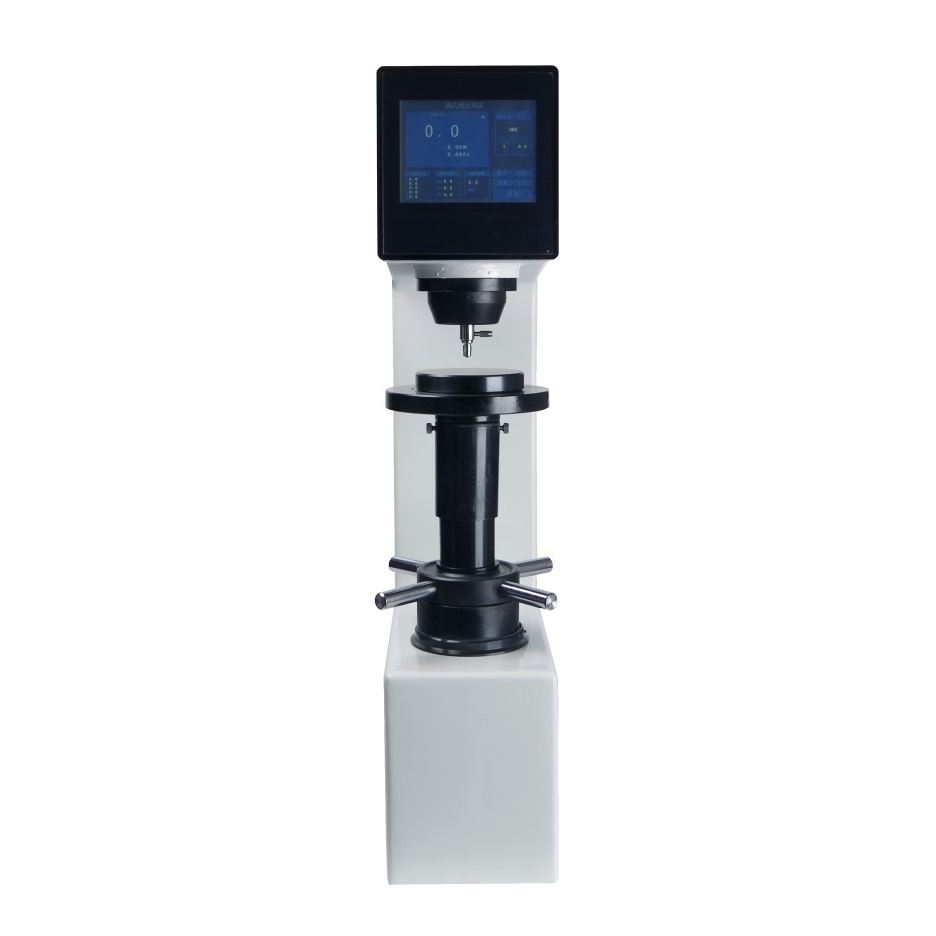

MHRS-45A觸摸屏數顯表面洛氏硬度計
美泰科儀
MHRS-45A
HR15N：70-94；HR30N：42-86；HR45N：20-77；HR15T：67-93；HR30T：29-82；
0.1HR
AC220V±5%， 50-60Hz
70kg
510*212*700mm
產品詳情
產品總述
圖文說明
技術參數

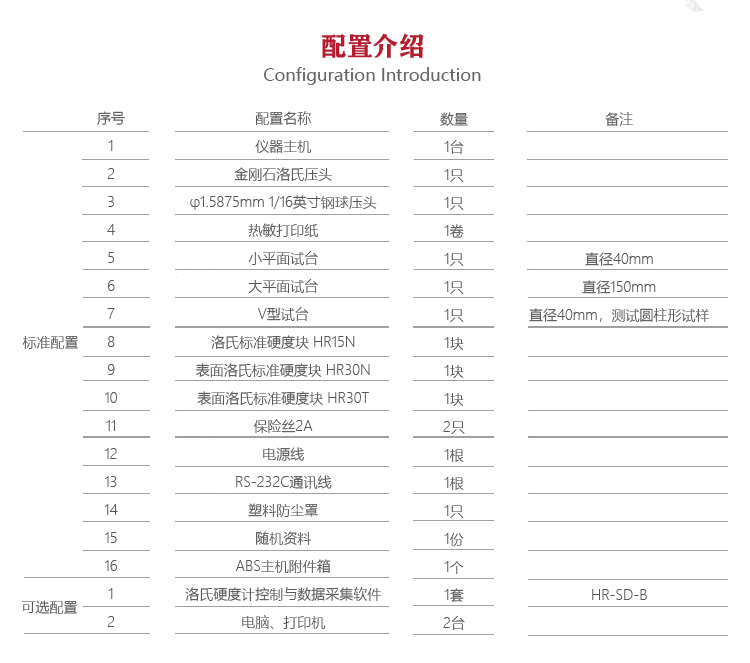

基本配置
可選配置
產品詳情
- 總述
- 圖文
- 參數
- 標配
- 選配
-
產品概述

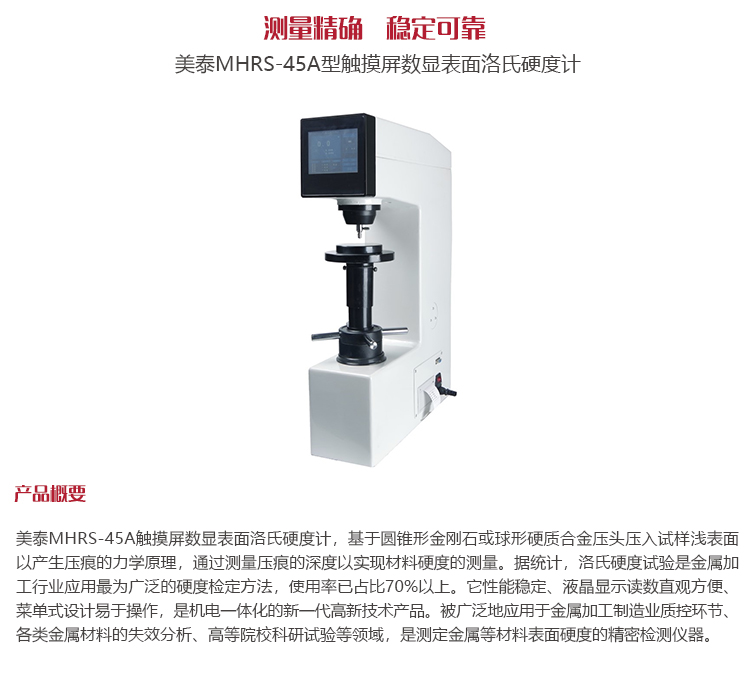

美泰MHRS-45A觸摸屏數顯表面洛氏硬度計，基于圓錐形金剛石或球形硬質合金壓頭壓入試樣淺表面以產生壓痕的力學原理，通過測量壓痕的深度以實現材料硬度的測量。據統計，洛氏硬度試驗是金屬加工行業應用最為廣泛的硬度檢定方法，使用率已占比70%以上。它性能穩定、液晶顯示讀數直觀方便、菜單式設計易于操作，是機電一體化的新一代高新技術產品。被廣泛地應用于金屬加工制造業質控環節、各類金屬材料的失效分析、高等院?？蒲性囼?yàn)等領域，是測定金屬等材料表面硬度的精密檢測儀器。功能用途工作原理

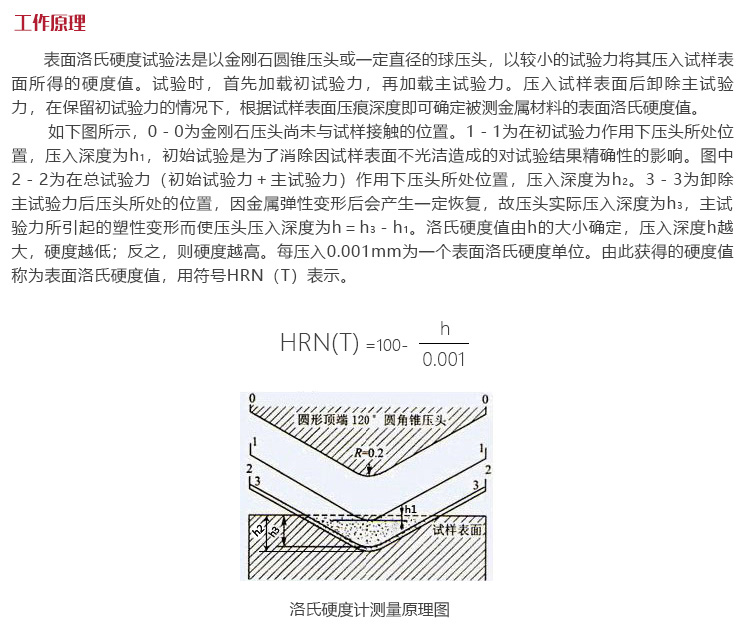

表面洛氏硬度試驗法是以金剛石圓錐壓頭或一定直徑的球壓頭，以較小的試驗力將其壓入試樣表面所得的硬度值。試驗時，首先加載初試驗力，再加載主試驗力。壓入試樣表面后卸除主試驗力，在保留初試驗力的情況下，根據試樣表面壓痕深度即可確定被測金屬材料的表面洛氏硬度值。如下圖所示，0－0為金剛石壓頭尚未與試樣接觸的位置。1－1為在初試驗力作用下壓頭所處位置，壓入深度為h1，初始試驗是為了消除因試樣表面不光潔造成的對試驗結果精確性的影響。圖中2－2為在總試驗力（初始試驗力＋主試驗力）作用下壓頭所處位置，壓入深度為h2。3－3為卸除主試驗力后壓頭所處的位置，因金屬?gòu)椥宰冃魏髸?huì)產生一定恢復，故壓頭實際壓入深度為h3，主試驗力所引起的塑性變形而使壓頭壓入深度為h＝h3－h(huán)1。洛氏硬度值由h的大小確定，壓入深度h越大，硬度越低；反之，則硬度越高。每壓入0.001mm為一個表面洛氏硬度單位。由此獲得的硬度值稱為表面洛氏硬度值，用符號HRN（T）表示。 HRN（T）=100 -
洛氏硬度計測量原理圖
工作條件?操作溫度：10～30℃；
?相對濕度：≤65％；
?周?chē)h(huán)境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。

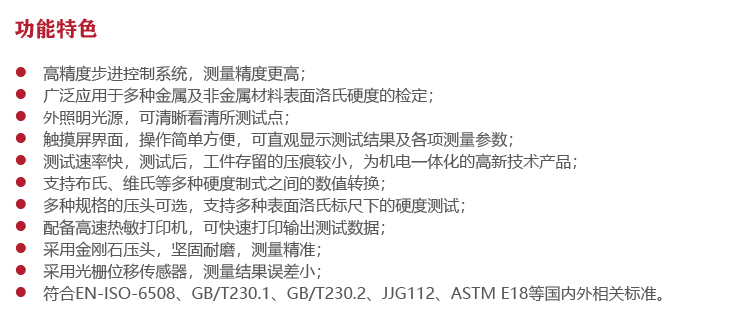

儀器特點?高精度步進控制系統，測量精度更高；
?廣泛應用于多種金屬及非金屬材料表面洛氏硬度的檢定；
?外照明光源，可清晰看清所測試點；
?觸摸屏界面，操作簡單方便，可直觀顯示測試結果及各項測量參數；
?測試速率快，測試后，工件存留的壓痕較小，為機電一體化的高新技術產品；
?支持布氏、維氏等多種硬度制式之間的數值轉換；

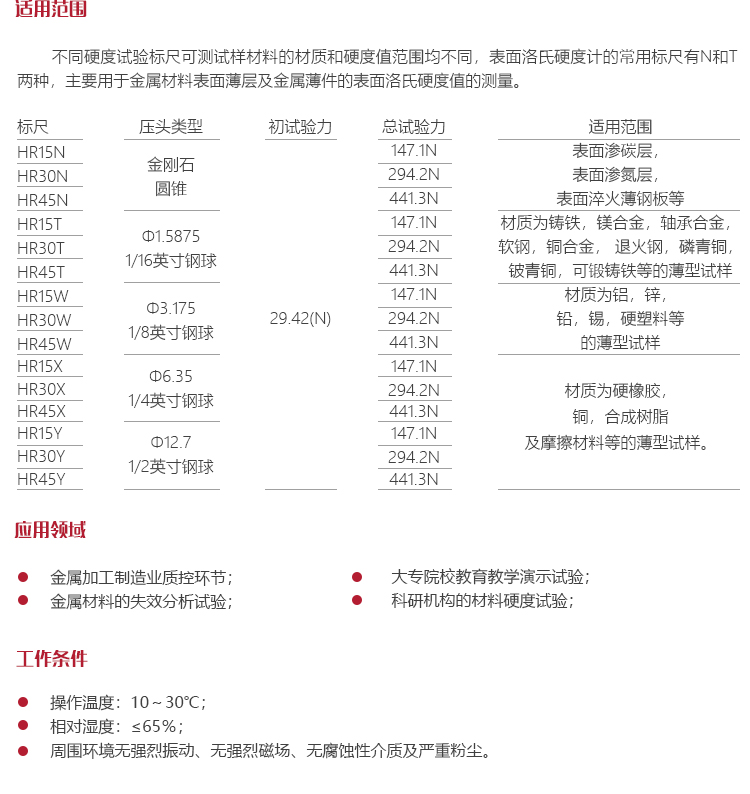

?多種規格的壓頭可選，支持多種表面洛氏標尺下的硬度測試；
?配備高速熱敏打印機，可快速打印輸出測試數據；
?采用金剛石壓頭，堅固耐磨，測量精準；
?采用光柵位移傳感器，測量結果誤差??；
?符合EN-ISO-6508、GB/T230.1、GB/T230.2、JJG112、ASTM E18等國內外相關標準。

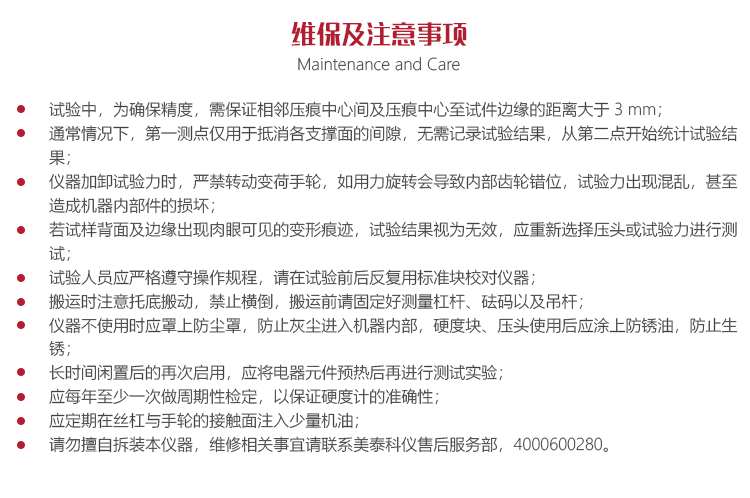

操作方法及注意事項儀器的保養與維護?試驗中，為確保精度，需保證相鄰壓痕中心間及壓痕中心至試件邊緣的距離大于 3 mm；
?通常情況下，第一測點僅用于抵消各支撐面的間隙，無需記錄試驗結果，從第二點開始統計試驗結果；
?儀器加卸試驗力時，嚴禁轉動變荷手輪，如用力旋轉會導致內部齒輪錯位，試驗力出現混亂，甚至造成機器內部件的損壞；
?若試樣背面及邊緣出現肉眼可見的變形痕跡，試驗結果視為無效，應重新選擇壓頭或試驗力進行測試；
?試驗人員應嚴格遵守操作規程，請?jiān)谠囼?yàn)前后反復用標準塊校對儀器；
?搬運時注意托底搬動，禁止橫倒，搬運前請固定好測量杠桿、砝碼以及吊桿；
?儀器不使用時應罩上防塵罩，防止灰塵進入機器內部，硬度塊、壓頭使用后應涂上防銹油，防止生銹；
?長時間閑置后的再次啟用，應將電器元件預熱后再進行測試實驗；
?應每年至少一次做周期性檢定，以保證硬度計的準確性；
?應定期在絲杠與手輪的接觸面注入少量機油；
?請勿擅自拆裝本儀器，維修相關事宜請聯系美泰科儀售后服務部，4000600280。
-
-

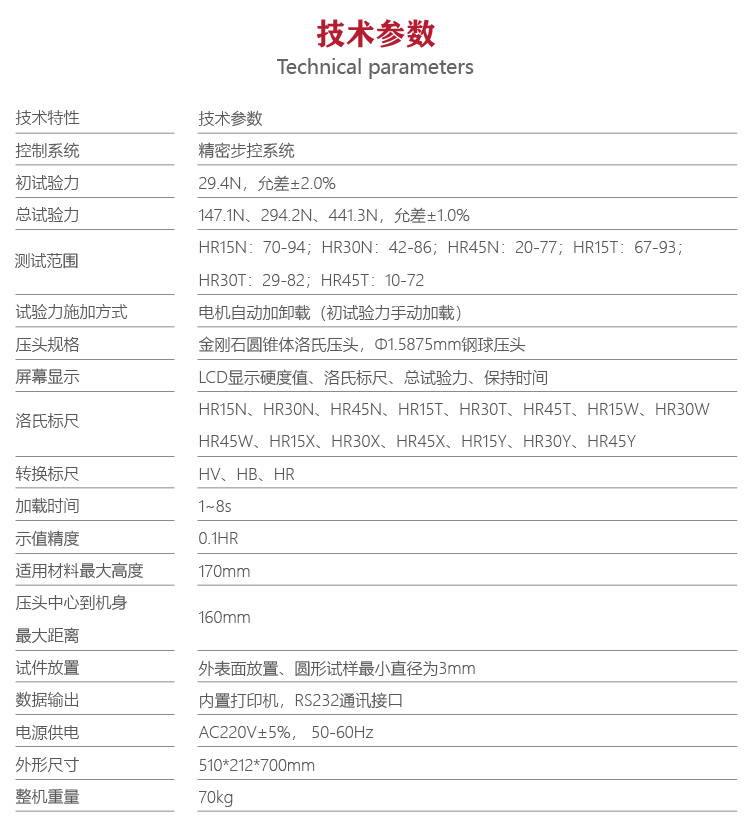

整機重量 70kg 外形尺寸 510*212*700mm 電源供電 AC220V±5%， 50-60Hz 壓頭中心到機身最大距離 160mm 適用材料最大高度 170mm 示值精度 0.1HR 加載時間 1~8s 轉換標尺 HV、HB、HR 洛氏標尺 HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HR15W、HR30W HR45W、HR15X、HR30X、HR45X、HR15Y、HR30Y、HR45Y 屏幕顯示 LCD顯示硬度值、洛氏標尺、總試驗力、保持時間 壓頭規格 金剛石圓錐體洛氏壓頭，Φ1.5875mm鋼球壓頭 試驗力施加方式 電機自動加卸載（初試驗力手動加載） 測試范圍 HR15N：70-94；HR30N：42-86；HR45N：20-77；HR15T：67-93；HR30T：29-82；HR45T：10-72 總試驗力 147.1N、294.2N、441.3N，允差±1.0% 初試驗力 29.4N，允差±2.0% -
-
