MHBRVS-187.5數(shù)顯多功能布洛維硬度計(jì)
美泰科儀
MHBRVS-187.5
布氏：8HBW~650HBW 洛式：10HR~100HR 維式：8HV~3000HV
示值誤差：±2.5%（布氏硬度），±0.1HR（洛氏硬度），±2%（維氏硬度）
AC220V±5%，50-60Hz
約80kg
540*230*820mm
產(chǎn)品詳情
產(chǎn)品總述
圖文說(shuō)明
技術(shù)參數(shù)
基本配置
可選配置
產(chǎn)品詳情
- 總述
- 圖文
- 參數(shù)
- 標(biāo)配
- 選配
-
產(chǎn)品概述
美泰MHBRVS-187.5型數(shù)顯多功能布洛維硬度計(jì)，基于圓錐金剛石或球形硬質(zhì)合金的壓頭壓入試樣表面以產(chǎn)生壓痕的力學(xué)原理，通過(guò)測(cè)量壓痕的深度或直徑以實(shí)現(xiàn)布氏、洛氏、維氏三種不同的材料硬度試驗(yàn)。其外形新穎，功能齊全，高靈敏度觸摸屏設(shè)計(jì)，搭載嵌入式操作系統(tǒng)，操作簡(jiǎn)單直觀，可滿(mǎn)足用戶(hù)多種硬度測(cè)試的需要。被廣泛地應(yīng)用于金屬加工制造業(yè)質(zhì)控環(huán)節(jié)、各類(lèi)金屬材料的失效分析、高等院?？蒲袑?shí)驗(yàn)等領(lǐng)域，是金屬及部分非金屬材料研究和硬度檢定的新型多功能測(cè)試儀器。功能用途工作原理

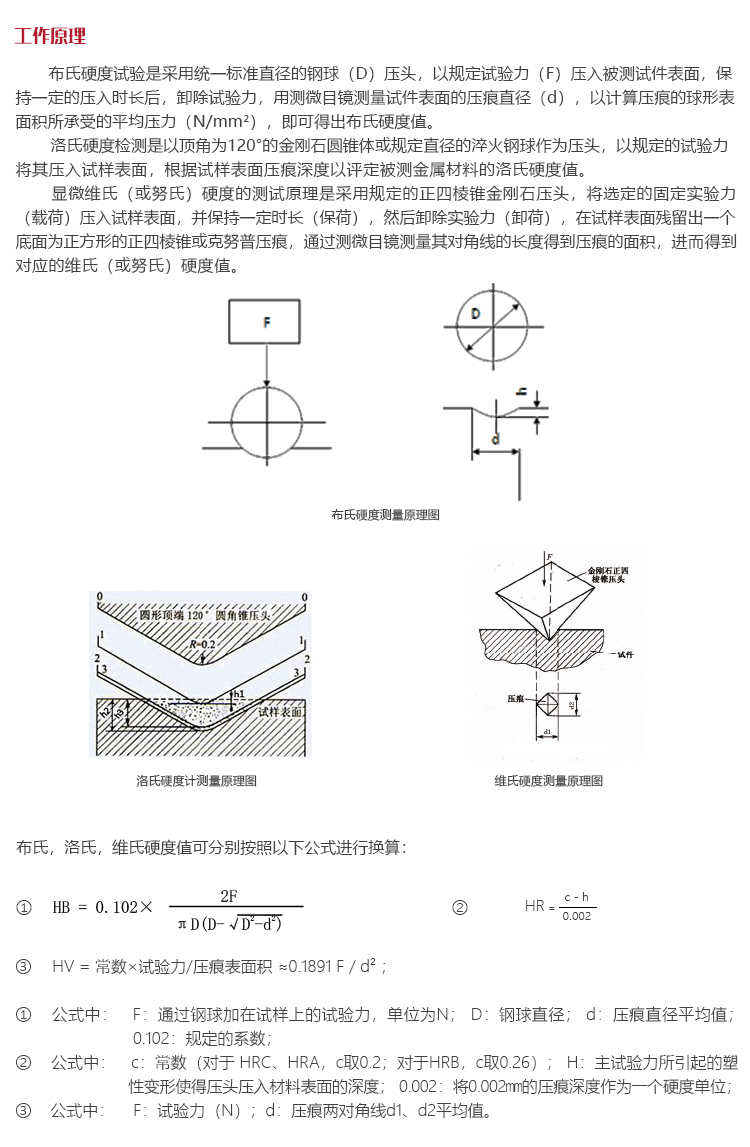

布氏硬度試驗(yàn)是采用統(tǒng)一標(biāo)準(zhǔn)直徑的鋼球（D）壓頭，以規(guī)定試驗(yàn)力（F）壓入被測(cè)試件表面，保持一定的壓入時(shí)長(zhǎng)后，卸除試驗(yàn)力，用測(cè)微目鏡測(cè)量試件表面的壓痕直徑（d），以計(jì)算壓痕的球形表面積所承受的平均壓力（N/mm2），即可得出布氏硬度值。洛氏硬度檢測(cè)是以頂角為120°的金剛石圓錐體或規(guī)定直徑的淬火鋼球作為壓頭，以規(guī)定的試驗(yàn)力將其壓入試樣表面，根據(jù)試樣表面壓痕深度以評(píng)定被測(cè)金屬材料的洛氏硬度值。
顯微維氏（或努氏）硬度的測(cè)試原理是采用規(guī)定的正四棱錐金剛石壓頭，將選定的固定實(shí)驗(yàn)力（載荷）壓入試樣表面，并保持一定時(shí)長(zhǎng)（保荷），然后卸除實(shí)驗(yàn)力（卸荷），在試樣表面殘留出一個(gè)底面為正方形的正四棱錐或克努普壓痕，通過(guò)測(cè)微目鏡測(cè)量其對(duì)角線的長(zhǎng)度得到壓痕的面積，進(jìn)而得到對(duì)應(yīng)的維氏（或努氏）硬度值。

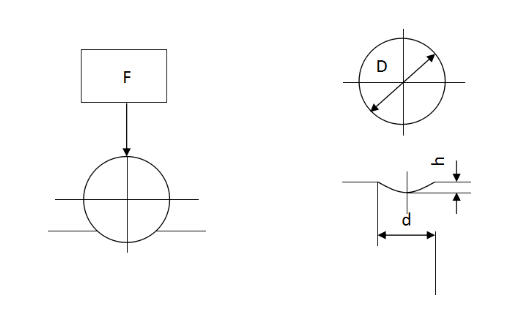

布氏硬度測(cè)量原理圖
洛氏硬度測(cè)量原理圖 維氏硬度測(cè)量原理圖
布氏，洛氏，維氏硬度值可分別按照以下公式進(jìn)行換算：
①
②HV = 常數(shù)×試驗(yàn)力/壓痕表面積 ≈0.1891 F／d2 ； ③
①公式中：F： 通過(guò)鋼球加在試樣上的試驗(yàn)力，單位為N；
D：鋼球直徑；
d：壓痕直徑平均值；
0.102：規(guī)定的系數(shù)；
②公式中：c：常數(shù)（對(duì)于 HRC、HRA，c取0.2；對(duì)于HRB，c取0.26）；
H：主試驗(yàn)力所引起的塑性變形使得壓頭壓入材料表面的深度；
0.002：將0.002㎜的壓痕深度作為一個(gè)硬度單位；
③公式中：F：試驗(yàn)力（N）；
d：壓痕兩對(duì)角線d1、d2平均值。

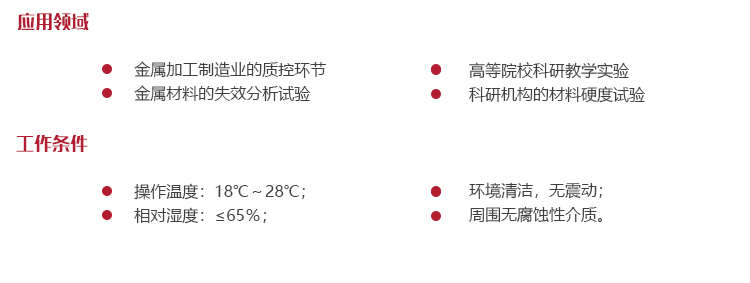

工作條件?操作溫度：18℃～28℃；
?相對(duì)濕度：≤65％；
?環(huán)境清潔，無(wú)震動(dòng)；
?周?chē)鸁o(wú)腐蝕性介質(zhì)。

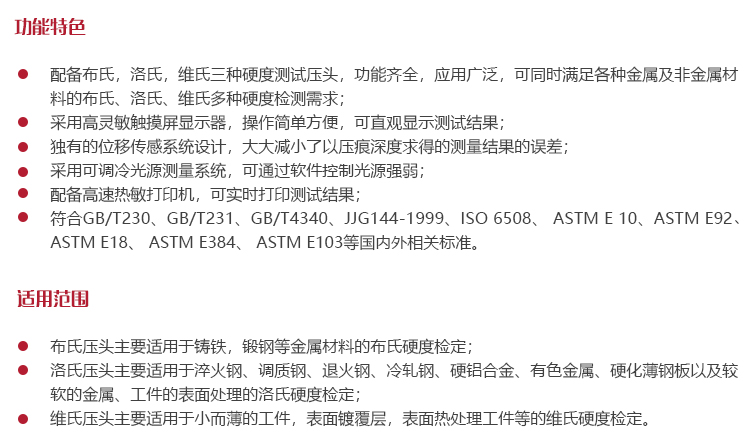

儀器特點(diǎn)?配備布氏，洛氏，維氏三種硬度測(cè)試壓頭，功能齊全，應(yīng)用廣泛，可同時(shí)滿(mǎn)足各種金屬及非金屬材料的布氏、洛氏、維氏多種硬度檢測(cè)需求；
?采用高靈敏觸摸屏顯示器，操作簡(jiǎn)單方便，可直觀顯示測(cè)試結(jié)果；
?獨(dú)有的位移傳感系統(tǒng)設(shè)計(jì)，大大減小了以壓痕深度求得的測(cè)量結(jié)果的誤差；
?采用可調(diào)冷光源測(cè)量系統(tǒng)，可通過(guò)軟件控制光源強(qiáng)弱；
?配備高速熱敏打印機(jī)，可實(shí)時(shí)打印測(cè)試結(jié)果；
?符合GB/T230、GB/T231、GB/T4340、JJG144-1999、ISO 6508、 ASTM E 10、 ASTM E92、ASTM E18、 ASTM E384、 ASTM E103等國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)。

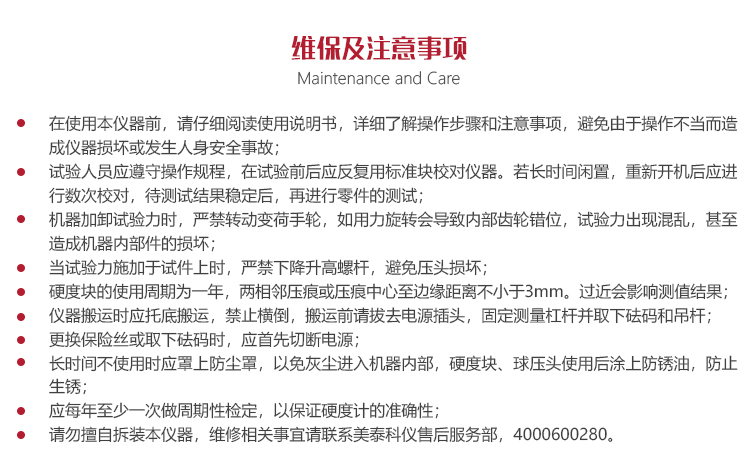

操作方法及注意事項(xiàng)儀器的保養(yǎng)與維護(hù)?在使用本儀器前，請(qǐng)仔細(xì)閱讀使用說(shuō)明書(shū)，詳細(xì)了解操作步驟和注意事項(xiàng)。避免由于操作不當(dāng)而造成儀器損壞或發(fā)生人身安全事故；
?試驗(yàn)人員應(yīng)遵守操作規(guī)程，在試驗(yàn)前后應(yīng)反復(fù)用標(biāo)準(zhǔn)塊校對(duì)儀器。若長(zhǎng)時(shí)間閑置，重新開(kāi)機(jī)后應(yīng)進(jìn)行數(shù)次校對(duì)，待測(cè)試結(jié)果穩(wěn)定后，再進(jìn)行零件的測(cè)試；
?機(jī)器加卸試驗(yàn)力時(shí)，嚴(yán)禁轉(zhuǎn)動(dòng)變荷手輪，如用力旋轉(zhuǎn)會(huì)導(dǎo)致內(nèi)部齒輪錯(cuò)位，試驗(yàn)力出現(xiàn)混亂，甚至造成機(jī)器內(nèi)部件的損壞；
?當(dāng)試驗(yàn)力施加于試件上時(shí)，嚴(yán)禁下降升高螺桿，避免壓頭損壞；
?硬度塊的使用周期為一年，兩相鄰壓痕或壓痕中心至邊緣距離不小于3mm。過(guò)近會(huì)影響測(cè)值結(jié)果；
?儀器搬運(yùn)時(shí)應(yīng)托底搬運(yùn)，禁止橫倒，搬運(yùn)前請(qǐng)拔去電源插頭，固定測(cè)量杠桿并取下砝碼和吊桿；
?更換保險(xiǎn)絲或取下砝碼時(shí)，應(yīng)首先切斷電源；
?長(zhǎng)時(shí)間不使用時(shí)應(yīng)罩上防塵罩，以免灰塵進(jìn)入機(jī)器內(nèi)部，硬度塊、球壓頭使用后涂上防銹油，防止生銹；
?應(yīng)每年至少一次做周期性檢定，以保證硬度計(jì)的準(zhǔn)確性；
?請(qǐng)勿擅自拆裝本儀器，維修相關(guān)事宜請(qǐng)聯(lián)系美泰科儀售后服務(wù)部，4000600280。
-
-

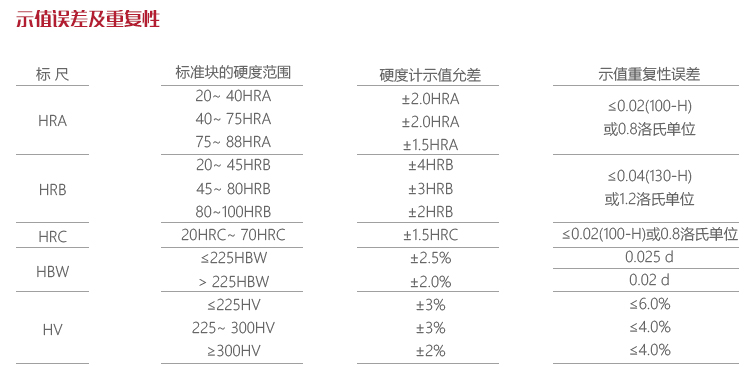

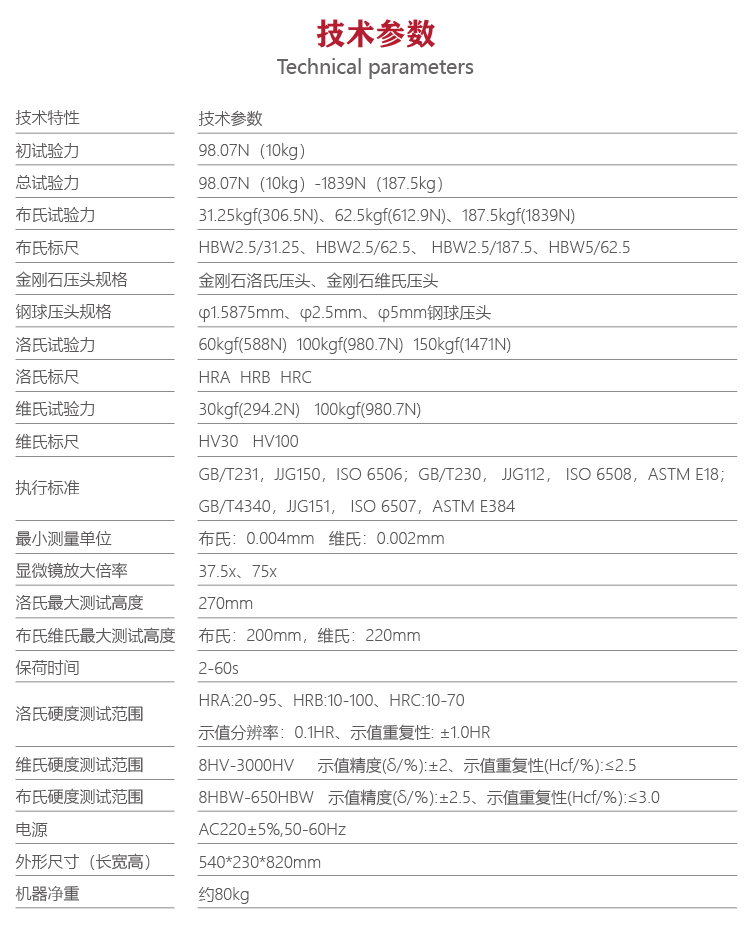

機(jī)器凈重 約80kg 外形尺寸（長(zhǎng)寬高） 540*230*820mm 布氏硬度測(cè)試范圍 8HBW-650HBW 示值精度(δ/％):±2.5、示值重復(fù)性(Hcf/％):≤3.0 維氏硬度測(cè)試范圍 8HV-3000HV 示值精度(δ/％):±2、示值重復(fù)性(Hcf/％):≤2.5 洛氏硬度測(cè)試范圍 HRA:20-95、HRB:10-100、HRC:10-70 示值分辨率： 0.1HR、示值重復(fù)性: ±1.0HR 保荷時(shí)間 2-60s 布氏、維氏最大測(cè)試高度 200mm,220mm 洛氏最大測(cè)試高度 270mm 顯微鏡放大倍率 37.5x、75x 最小測(cè)量單位 布氏：0.004mm 維氏：0.002mm 執(zhí)行標(biāo)準(zhǔn) GB/T231，JJG150，ISO 6506；GB/T230， JJG112， ISO 6508，ASTM E18；GB/T4340，JJG151， ISO 6507，ASTM E384 維氏標(biāo)尺 HV30 HV100 維氏試驗(yàn)力 30kgf(294.2N) 100kgf(980.7N) 洛氏標(biāo)尺 HRA HRB HRC 洛氏試驗(yàn)力 60kgf(588N) 100kgf(980.7N) 150kgf(1471N) 鋼球壓頭規(guī)格 φ1.5875mm、φ2.5mm、φ5mm鋼球壓頭 金剛石壓頭規(guī)格 金剛石洛氏壓頭、金剛石維氏壓頭 布氏標(biāo)尺 HBW2.5/31.25、HBW2.5/62.5、 HBW2.5/187.5、HBW5/62.5 布氏試驗(yàn)力 31.25kgf(306.5N)、62.5kgf(612.9N)、187.5kgf(1839N) 總試驗(yàn)力 98.07N（10kg）-1839N（187.5kg） 初試驗(yàn)力 98.07N（10kgf） -
-
郵箱反饋
如您在和我公司的交往中遇到問(wèn)題，可通過(guò)以下方式和我們?nèi)〉寐?lián)系！
您也可以撥打我們客戶(hù)服務(wù)熱線：400-0600-280
