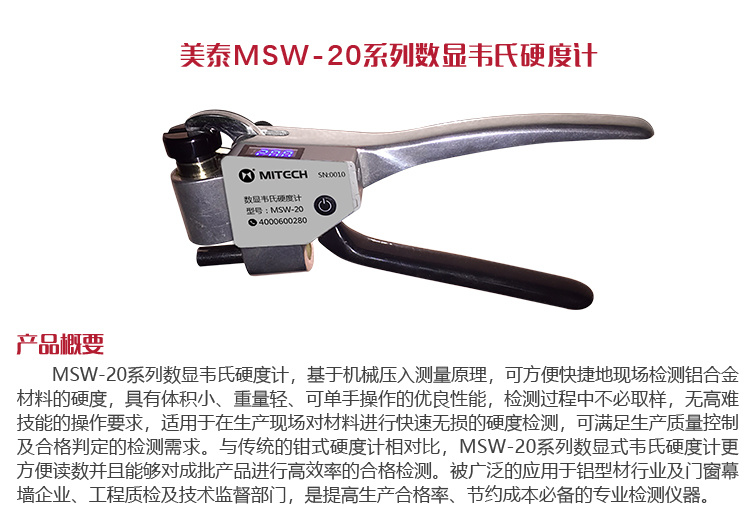

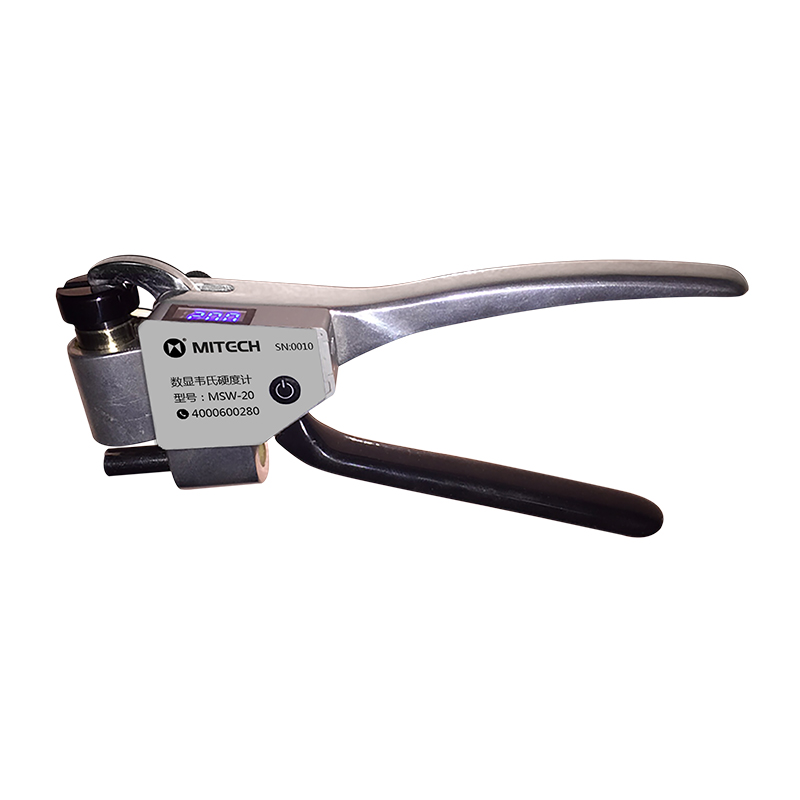

產品概述MSW-20系列數顯韋氏硬度計，分為MSW-20、MSW-20a、MSW-20b三種型號,它們體積小、重量輕、可單手操作，檢測過程中不必取樣，無高難技能的操作要求，適用于在生產現場對材料進行快速無損的硬度檢測。與傳統鉗式硬度計相對比，數字顯示更方便讀數?？蓾M足生產質量控制及合格判定的檢測需求，對成批產品進行逐件檢測。被廣泛的應用于鋁型材行業及諸多門窗幕墻企業、工程質檢及技術監督部門，是提高生產合格率、節約成本必備的專業儀器。
功能用途確定鋁型材有無熱處理，檢查熱處理效果，判定鋁型材力學性能是否合格；
確定鋁型材是否為不適當?shù)暮辖鸺庸ざ?，判定鋁型材合金成分是否合格；
測量不便送到實驗室的過長、過重工件或裝配件；
用于鋁型材生產檢驗、驗收檢驗和質量監督檢驗；

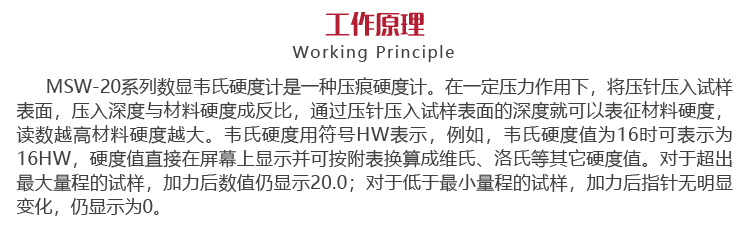

應用于國內大多數鋁型材廠和許多門窗幕墻企業、工程質檢及技術監督部門。工作原理MSW-20系列數顯韋氏硬度計是一種壓痕硬度計。在一定壓力作用下，將壓針壓入試樣表面，壓入深度與材料硬度成反比。韋氏硬度用符號HW表示，韋氏硬度值為16時，表示為16HW，硬度值直接在屏幕顯示。對于超量程的試樣，加力后數值仍顯示20.0；對于低量程的試樣，加力后數值顯示00.0。

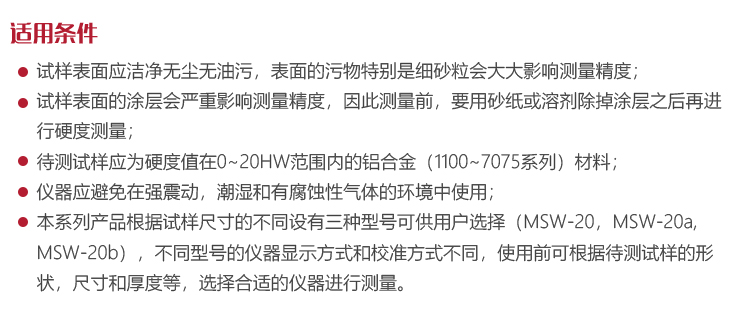

工作條件儀器應在清潔、無振動的環境中使用，周圍應無腐蝕性介質。儀器特點MSW-20系列數顯韋氏硬度計基本原理參照美國ANSI/ASTM B647-87標準及中國有色金屬行業YS/T420-2000《鋁合金韋氏硬度計》標準設計制造；
小型便攜式儀器，體積小、重量輕、可單手操作；
測試過程不必取樣，能夠無損地檢測材料硬度；
對操作技能要求不高，操作技能對讀數無影響，非常適于在生產現場對材料進行快速硬度檢測；
能測量多種鋁型材外形；
與傳統鉗式硬度計相對比，檢測與顯示分開，可避免在檢測時因顯示裝置被遮擋而無法讀取數值。
操作方法及注意事項儀器測量
將試樣置于砧座和壓針之間，壓下手柄，直至感到已壓到底，顯示器的讀數即是該材料的韋氏硬度值。雖然超過這個限度的過大壓力并不會損壞硬度計，但是沒有意義，讀數不會改變。在讀數時仍應握緊手柄，測試期間的任何扭轉或移動都會使讀數不準。按外置顯示器上換算鍵可換算成巴氏、洛氏、維氏、布氏等其它硬度值。
篩選功能
當對成批工件進行硬度值范圍控制的時候，篩選功能會大大提高測量的效率。
篩選范圍設置
按下外置顯示器上設置鍵，左側數碼管上橫線亮起，按上調或下調鍵設定所需硬度值上限；再次按設置鍵，左側數碼管下橫線亮起，按上調或下調鍵設定所需硬度值下限。等待3秒后，儀器自動退出設置狀態。
篩選功能使用
按下外置顯示器上篩選鍵，屏幕上篩選指示燈亮起，儀器進入篩選模式，即可進行工件篩選測量。在預設篩選范圍內，測量數值正常顯示；如超出范圍，外置顯示器屏閃爍同時連續滴聲報警。
儀器校準
本儀器的校準包括滿刻度校準和標準試樣校準。滿刻度校準為儀器提供一個基準點，本儀器的基準點設置在滿刻度20的位置。標準試樣校準為儀器提供一個參照點，這個參照點就是標準硬度塊的已知硬度值。
滿刻度校準
在硬度計開口中不放置試樣，直接將手柄握到底，空打硬度計至止動時，檢查顯示值是否為20.0。如不是20.0，在空打硬度計止動狀態下，通過按動儀器上的開關鍵使顯示值變?yōu)?0.0。松開按鍵，儀器恢復測量前狀態，滿刻度校準完成。
標準試樣校準
① 將標準試樣置于砧座與壓針之間，握住上、下手柄后施力，至止動時，觀察顯示裝置上的顯示器讀數是否與標準試樣的標值相吻合（誤差應在±0.5范圍內）。如兩數值相同，標準試樣校正即完成。
② 如顯示數值與被測標準試樣數值不同，應旋下支撐螺釘，將傳感器取下，套筒部分留在原處。用儀器配備的專用扳手旋動套筒內的調節螺母，即可改變彈簧對壓針的壓力，從而改變顯示器讀數。如讀數小于標準板硬度值，說明彈簧壓力過大，這時應逆時針旋動螺母；反之應順時針旋緊螺母。螺母每旋動1/4圈，約改變1HW。調整后需重新進行滿刻度校準，再進行標準試樣測試，直至調整到與標準試樣的標值相吻合為止。
注意：
MSW-20a型校準時應將儀器箱內配備的專用校準套套在儀器砧座上，按標準校準步驟校準儀器即可。
更換壓針
如果通過調整調節螺釘無法使顯示值顯示為20.0，說明壓針已經磨損，應更換新的壓針。
旋下支撐螺釘，將傳感器用拇指壓下，取出下手柄，取下傳感器，套筒部分留在原處。用儀器配備的專用扳手旋下套筒內的調節螺母，取出舊壓針，裝入新壓針，旋入調節螺母，旋至約與套筒內螺紋平齊，初次裝調時，負荷彈簧壓力不要過大，否則會使壓針尖端損壞。將傳感器裝回套筒內，用拇指壓下，裝入下手柄，旋緊支撐螺釘，按校準步驟重新校準儀器。
校準注意事項
每隔一段時間（1-2周），檢查一次滿刻度數值，確定壓針是否發生磨損，如滿刻度數值已經發生改變，應進行一次滿刻度校準。當滿刻度值無法調到20時，說明已發生故障或壓針發生嚴重磨損，此時應更換壓針。更換壓針后如滿刻度點仍無法調到刻度20，說明儀器發生故障，此時應將儀器寄回生產公司維修；
應經常利用標準硬度塊對儀器硬度測量的準確性進行檢查。如發現偏差，應調整負荷彈簧的調節螺母予以校準。使用標準硬度塊時，應只使用其上表面。安放校準硬度塊時，應使壓針避開有壓痕的部位，因?yàn)閴汉鄣倪吚鈱⒂绊憠横樤谠嚇颖砻娴拇倘肷疃?，影響測量的準確性；
滿刻度調節螺釘出廠前已經調定，不能再隨便調整，發生以下情況允許調整一次：
① 更換了新的壓針；
② 壓針磨損造成的指針偏離。
不得通過調整調節螺釘來校準測試標準硬度塊的讀數。
儀器的保養與維護防污損：儀器在使用中應經常用軟布擦拭，除去附著在儀器表面上，特別是砧座和套筒支撐面上的灰塵和污物。特別要防止從縫隙或壓針周圍進入污物，否則會影響測量精度或造成故障；
防銹蝕：使用中應注意，除經常擦拭外，特別要注意防水，許多部件遇水后會銹蝕，進水會發生銹死并使儀器報廢；
防跌落：儀器由許多精密部件構成，如果發生跌落，會造成某些部件的永久性損壞；
勿拆卸：儀器測量精準正是由于一些精密部件的良好搭配。這種搭配非專業人員是難以掌握的，因此不得拆卸。
-
-

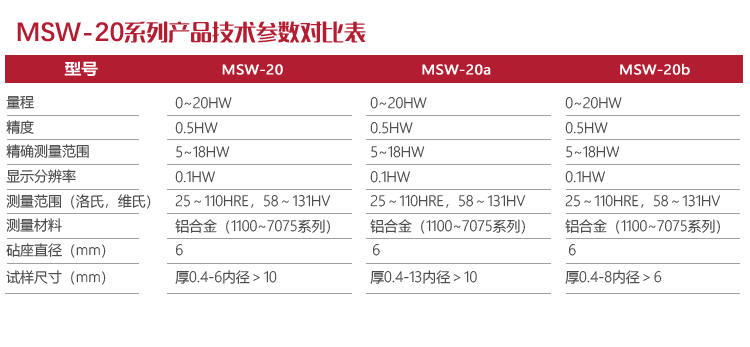

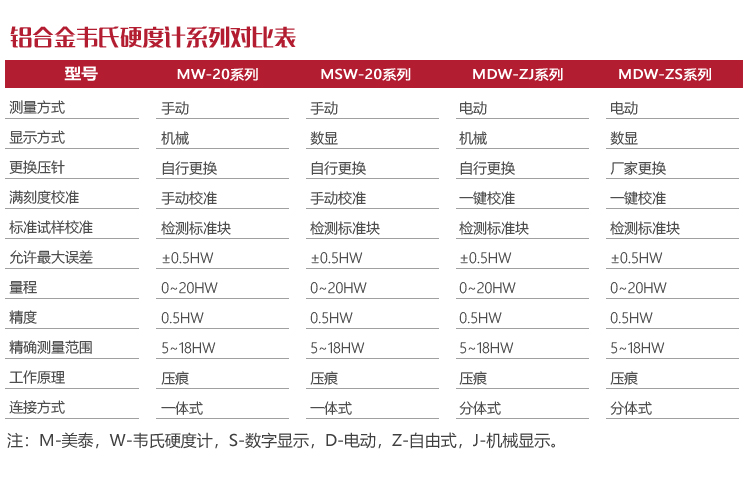

連接方式 一體式 工作原理 壓痕 標準試樣校準 檢測標準塊 滿刻度校準 手動校準 更換壓針 自己更換 顯示方式 數顯 測量方式 手動 測量材料 鋁合金（1100～7075系列） 測量范圍（洛氏、維氏） 25～110HRE、58～131HV 顯示分辨率 0.1HW 精確測量范圍 5~18HW 精 度 0.5HW 量 程 0~20HW -
美泰韋氏硬度計備用壓針 美泰韋氏硬度計壓針，采用硬度超高的硬鋼壓針，符合國標GB/T32660-2016,通用美國及大部分國內韋氏硬度計。圓錐形壓針圓錐角60°，圓柱形壓針直徑0.4mm。主要用于壓入被測件表面來測試材料硬度，屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計標準硬度塊 美泰韋氏硬度計標準硬度塊，標準硬度值15.5-16.5HW，尺寸規格 150×25×2（mm）,主要用于判定硬度計工作時的誤差是否在國家標準或國際標準允許的誤差范圍內，用于儀器使用前校準，以減小測量誤差。每個標準硬度塊上刻有硬度值均與合格資證一一對應，可保證其國家標準或國際標準的追溯性。標準塊均采用鍍硬化層的工藝特制而成，選材優良，硬度值穩定可靠，是日常硬度檢測及校正應用的標準依據，也是確保儀器進行精準硬度測量必備的配件。屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計專用小螺絲刀 韋氏硬度計專用小螺絲刀，總長度145mm，直徑3mm，主要用于硬度計滿刻度校準和更換壓針。屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計專用扳手 韋氏硬度計專用扳手，外觀為十字套筒，套筒直徑12mm，長35mm，手柄長度50mm，主要用于硬度計標準試樣校準和更換壓針。屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計隨機資料 美泰韋氏硬度計儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書的圖文設計美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸www.auqiag.com下載電子版。 美泰韋氏硬度計ABS儀器箱 美泰韋氏硬度計儀器箱，尺寸規格27cm×18cm×18.5cm。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），安全、可靠、穩定。 美泰韋氏硬度計電源適配器 輸出電壓電流分別為4.2V，2A，適配于美泰韋氏硬度計鋰電池，為電池充電。 美泰MSW-20系列韋氏硬度計儀器主機 美泰MSW-20系列韋氏硬度計，量程0-20HW,測量精度0.5HW，測量范圍25～110HRE，顯示精度1HW，儀器重量0.55Kg?？蓽y量大多數鋁合金材料硬度。被廣泛的應用于國內大多數鋁型材行業，許多門窗幕墻企業、工程質檢及技術監督部門。屬于美泰韋氏硬度計的標準配置。
-
美泰韋氏硬度計備用壓針 美泰韋氏硬度計壓針，采用硬度超高的硬鋼壓針，符合國標GB/T32660-2016,通用美國及大部分國內韋氏硬度計。圓錐形壓針圓錐角60°，圓柱形壓針直徑0.4mm。主要用于壓入被測件表面來測試材料硬度，屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計標準硬度塊 美泰韋氏硬度計標準硬度塊，標準硬度值15.5-16.5HW，尺寸規格 150×25×2（mm）,主要用于判定硬度計工作時的誤差是否在國家標準或國際標準允許的誤差范圍內，用于儀器使用前校準，以減小測量誤差。每個標準硬度塊上刻有硬度值均與合格資證一一對應，可保證其國家標準或國際標準的追溯性。標準塊均采用鍍硬化層的工藝特制而成，選材優良，硬度值穩定可靠，是日常硬度檢測及校正應用的標準依據，也是確保儀器進行精準硬度測量必備的配件。屬于美泰韋氏硬度計的標準配置。
×
